Шпилька
 |

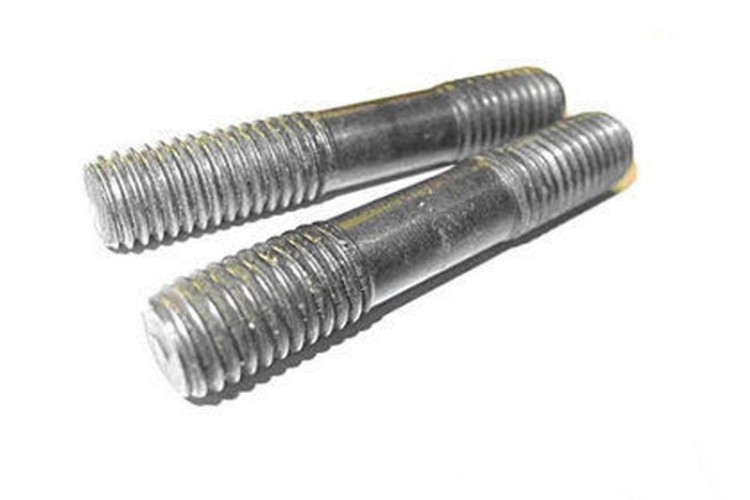

Шпилька – крепежная деталь машин и механизмов выполняемая в виде цилиндрического стержня на концах которого имеется резьба. Конструкция и размеры шпилек стандартизированы. Шпильки предназначены для соединения между собой деталей имеющих гладкие или резьбовые отверстия. Изготовляются с номинальным диаметром резьбы от 2 до 120 мм с различным сочетанием крупных и мелких шагов.
Тип А – шпилька сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, трубопроводов и соединительных частей, арматуры, приборов и резервуаров с температурой металла менее или равной 30000С; Тип Б – шпилька сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 30000С.
ГОСТ 9066-75 Шпилька ГОСТ 9066-75 с одинаковыми номинальными диаметрами резьбы и большими номинального диаметра гладкой части, применяемая для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов паровых котлов, арматуры, приборов и резервуаров с температурой металла менее или равной 300С, или резервуаров с температурой среды от 0 до 650С. Комплектуются гайками по ГОСТ 9064-75 или ГОСТ 5915-70.
ГОСТ 22042-76 Шпилька ГОСТ 22042-76 класса точности В и шпилька ГОСТ 22042-76 класса точности А, с двумя одинаковыми по длине резьбовыми концами и диаметром резьбы от 6 до 48 мм. Широко используется в различных отраслях машиностроения, строительства в качестве стягивающих элементов конструкций. Возможно изготовление высокопрочных шпилек по ГОСТ 22042-76 и ГОСТ 22043-76, а также крупных шпилек: М42, М46, М52 до М120. Марки стали: ст.20, ст.35, ст.40х, ст.09г2с. Поле допуска резьбы – 6g.
ГОСТ 22032-76 Шпильки ГОСТ 22032-76 и 22033-76 с ввинчиваемым концом длиной 1.0d, диаметром резьбы от 6 до 48 мм, класса точности В и А, ввинчиваемые в резьбовые отверстия в стальных бронзовых и латунных деталях из титановых сплавов. Возможно изготовление высокопрочных шпилек по ГОСТ 22032-76 и ГОСТ 22033-76, класс прочности 8.8, 10.9. Марки стали: ст.20, ст.35, ст.40х, ст.09г2с. Поле допуска резьбы – 6g.
ГОСТ 22034-76 Шпильки ГОСТ 22034-76(класс точности В) и шпилька ГОСТ 22035-76 (класс точности А) с ввинчиваемым концом длиной 1.25d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из ковкого и серого чугуна. Допускается применять данные шпильки для ввинчивания в стальных и бронзовых деталях. Возможно изготовление высокопрочных шпилек по ГОСТ 22034-76 и ГОСТ 22035-76 классов прочности 8.8, 10.9. Марки стали: ст.20, ст.35, ст.40х. Поле допуска резьбы – 6g.
ГОСТ 22036-76 Шпилька ГОСТ 22036-76 (класс точности В) и шпилька ГОСТ 22037-76 (класс точности А) с ввинчиваемым концом длиной 1.6d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из ковкого и серого чугуна. Допускается применят данные шпильки для ввинчивания в отверстия стальных и бронзовых деталей.
Возможно изготовление высокопрочных шпилек по ГОСТ 22036-76 и ГОСТ 22037-76 классов прочности 8.8, 10.9. Марки стали: ст.20, ст.35, ст.40х. Поле допуска резьбы – 6g.
ГОСТ 22038-76 Шпильки ГОСТ 22038-76 (класс точности В) и шпильки ГОСТ 22039-76 (класс прочности А) с ввинчиваемы концом длиной 2d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из легких сплавов. Допускается применять данные шпильки для ввинчивания в отверстия стальных деталей. Допускается применять данные шпильки для ввинчивания в отверстия стальных и бронзовых деталях. Возможно изготовление высокопрочных шпилек по ГОСТ 22039-76 и ГОСТ 22038-76 классов прочности 8.8, 10.9. Марки стали: ст.20, ст.35, ст.40х. Поле допуска резьбы – 6g.
ГОСТ 22040-76 Шпильки ГОСТ 22040-76 (класс прочности В) и шпильки ГОСТ 22041-76 (класс точности А) с ввинчиваемым концом длиной 2,5d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из легких сплавов. Допускается применять данные шпильки для ввинчивания в отверстия стальных деталей. Возможно изготовление высокопрочных шпилек по ГОСТ 22041-76 и ГОСТ 22040-76 классов прочности 8.8, 10.9. Марки стали: ст.20, ст.35, ст.40х. Поле допуска резьбы – 6g. |
